Кабель для аналогового відеоспостереження безпосередньо впливає на чіткість зображення та стабільність запису. Навіть камера з високою роздільною здатністю не покаже деталей, якщо лінія вносить значні втрати. Під час вибору враховують формат сигналу, довжину траси, тип екрана та спосіб живлення. Важливу роль відіграє також якість монтажу роз’ємів. Нижче наведено основні критерії вибору.

Сумісність коаксіального кабелю з камерою та реєстратором

Аналогові камери HD-CVI, AHD і TVI передають відео коаксіальним кабелем з хвильовим опором 75 Ом. Реєстратор має підтримувати формат сигналу камери. Гібридні реєстратори приймають кілька форматів, тому заміна реєстратора не завжди потребує заміни кабелю. Під час модернізації старої системи наявну лінію перевіряють на відповідність новій роздільній здатності.

Довжина траси та якість відеосигналу

Зі збільшенням довжини лінії сигнал загасає, особливо на високих частотах. Це знижує чіткість, з'являються шуми та кольорові спотворення. Якість відеосигналу на довгих трасах залежить від матеріалу центральної жили, її діаметра та щільності екрана. Формати HD-аналогу допускають передавання на кількасот метрів, проте реальна дальність залежить від кабелю.

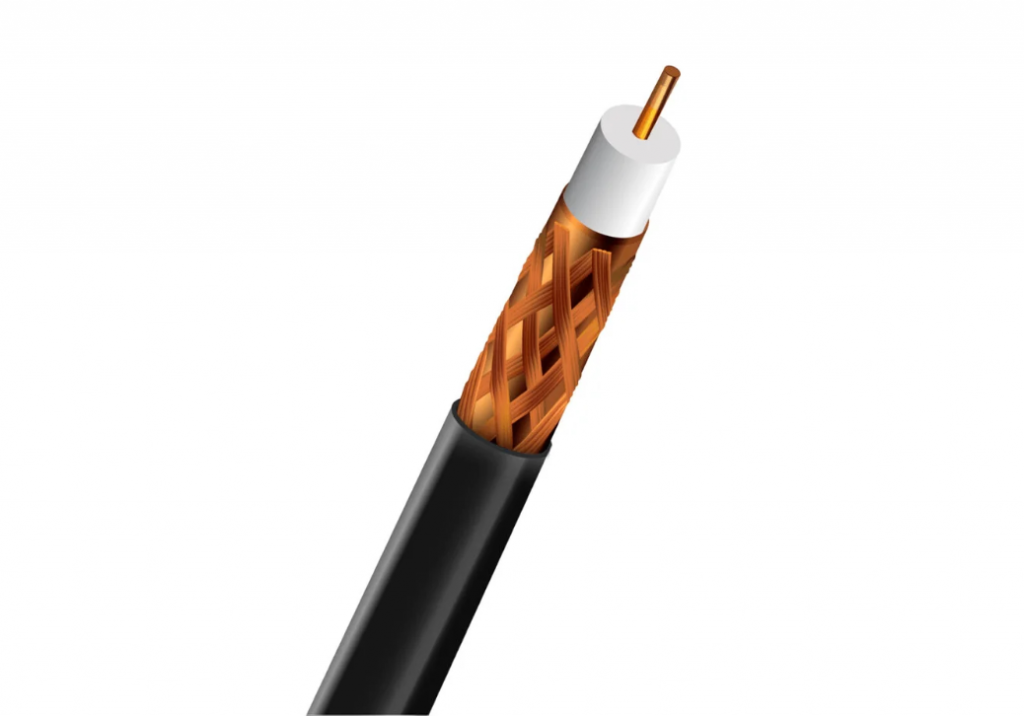

Мідна жила забезпечує менше загасання, ніж сталева з мідним покриттям. Збільшення діаметра жили також зменшує втрати. Порівняння типових конструкцій наведено в таблиці.

Параметр

RG-59, мідна жила 0,8 мм

RG-660C, жила Fe+Cu 1,2 мм

Мідна жила 1,2 мм

Матеріал жили

мідь

сталь із мідним покриттям

мідь

Щільність обплетення

60%

60%

90%

Призначення

короткі та середні траси

антенні лінії, короткі траси

довгі траси відеоспостереження

RG-59 із мідною жилою підходить для більшості приватних будинків і невеликих об’єктів. Для довгих трас доцільний кабель із мідною жилою 1,2 мм і щільнішим екраном. Сталева жила на великих відстанях помітно погіршує зображення.

Комбінований кабель для живлення камери

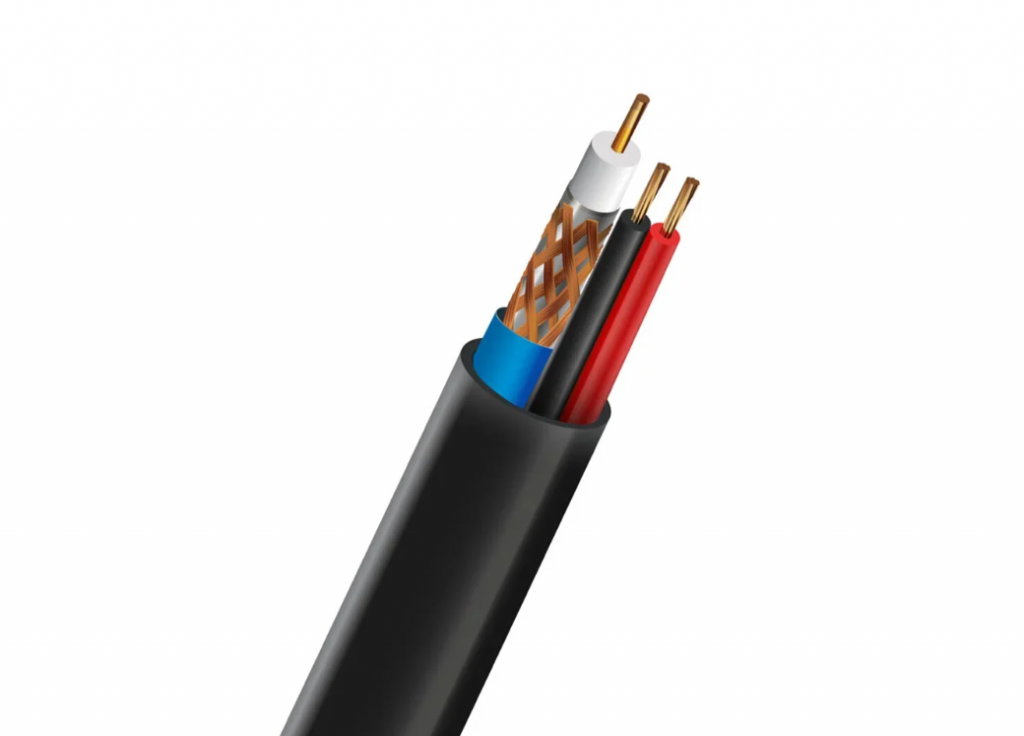

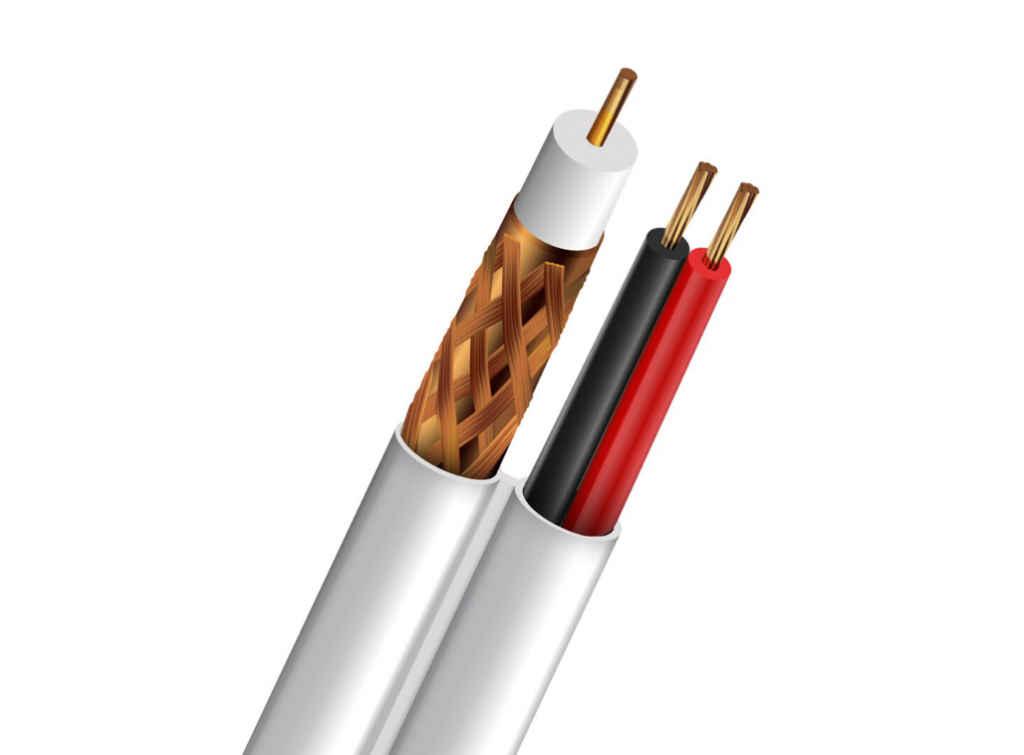

Комбінований кабель містить коаксіальну лінію та дві жили для живлення в одній оболонці. Такий варіант зручний, коли блок живлення розташований поруч із реєстратором. Одна траса замість двох скорочує час монтажу. Переріз жил живлення підбирають за струмом камери та довжиною траси.

Живлення камери 12 В через тонкі жили на довгій трасі супроводжується падінням напруги. Камера з ІЧ-підсвічуванням у нічному режимі споживає більше струму. Тому напругу на клемах камери перевіряють після монтажу саме в темряві, коли підсвічування ввімкнене.

Вибір оболонки коаксіального кабелю за умовами прокладання

Кабель Indoor призначений для прокладання всередині будівель, у кабельних каналах і стінах. Кабель Outdoor має оболонку, стійку до сонячного випромінювання та вологи. Для траси між будинком і воротами застосовують лише зовнішнє виконання. Коаксіальні кабелі для внутрішнього та зовнішнього прокладання представлено на сторінці https://triniti-sb.com.ua/koaksialnyi-kabel/?utm_source=chatgpt.com

Підключення BNC-роз'єму та пошук причин перешкод

BNC-роз'єм з'єднує кабель із камерою та реєстратором. Обтискні та компресійні роз'єми забезпечують стабільніший контакт, ніж накручувальні. Центральна жила не повинна торкатися обплетення. З'єднання на вулиці захищають термоусадкою або герметичною коробкою.

Смуги, шуми чи втрата зображення мають кілька типових причин. Більшість проблем пов'язана з живленням або роз'ємами. Рекомендований порядок перевірки наведено нижче:

1. Перевірити напругу на клемах камери в денному та нічному режимах.

2. Оглянути BNC-роз'єми на окиснення, вологу та контакт жили з екраном.

3. Перевірити, чи не проходить траса паралельно силовим кабелям.

4. Підключити камеру до реєстратора коротким тестовим кабелем.

Якщо з коротким кабелем зображення стабільне, проблема в лінії. У такому випадку замінюють роз'єми або ділянку кабелю. Окремо перевіряють заземлення, щоб уникнути контурних струмів між камерою та реєстратором.
